Planejar Ambientes de Tratamento de Saúde (Parte VII)

Casa de Máquinas de Ambientes de Tratamento de Saúde (ATS) e Postos de Trabalho Odontológico (PTO).  Neste local, várias máquinas e equipamentos podem ser instaladas, desde que sua estrutura esteja preparada tecnicamente para tal fim.

Em nosso caso, abordaremos pontualmente Compressor e Bomba de Vácuo, pois são estes dois equipamentos que têm relação direta com a prática odontológica.

Tanto um como a outra, devem ser considerados em relação ao espaço físico, onde ambas as redes – de ar comprimido e de sucção – serão instaladas. A distância entre as máquinas e o(s) PTO(s), também o consumo de ar comprimido e a necessidade de sucção são pontos muito importantes no planejamento e execução das instalações.

A quantidade de unidades de PTO que o Compressor vai alimentar de ar com pressão positiva (comprimido) e a quantidade de bicos sugadores que a Bomba de Vácuo vai alimentar com pressão negativa (sucção a vácuo) têm influência direta no dimensionamento das máquinas a instalar e no dimensionamento e desenho das redes de ar e de sucção a executar. Obviamente que levando em conta a infraestrutura do espaço físico disponível.

Outro ponto crucial é o tratamento de ruído. Deve-se dar preferência para direcionamento de janelas e portas no sentido contrário ao ambiente interno. O ideal é no sentido do ambiente externo, desde que isso não afete outras pessoas ou outros ambientes. Já tratamos deste assunto em artigo anterior, ao qual remetermos o leitor.

Sobre o Compressor, é indiferente ficar UM POUCO acima ou abaixo do nível do PTO. Porém, a Bomba de Vácuo NUNCA PODE ficar acima do nível do PTO. Isso, porque sua pressão negativa arrasta líquido contaminado com fluidos orgânicos densos e isso significa que a rede de arrasto há de ter queda no mínimo de 1%, tanto do PTO à Bomba, como da Bomba à Caixa de Passagem para a Rede de Esgoto pública. Líquido contaminado retido dentro da rede, quando posta a Bomba em funcionamento novamente, pode contaminar todos o ATS com odor desagradável e contaminação com micro-organismos.

Ligações de compressor

Elétrica: (fiação de 4mm, com aterramento), preferencialmente 220 volts, disjuntor dedicado. Recomendável instalar o disjuntor em local de fácil acesso para favorecer a rotina de ligar e desligar no começo e fim de expediente. Quando em inatividade, nunca deixar o equipamento ligado.

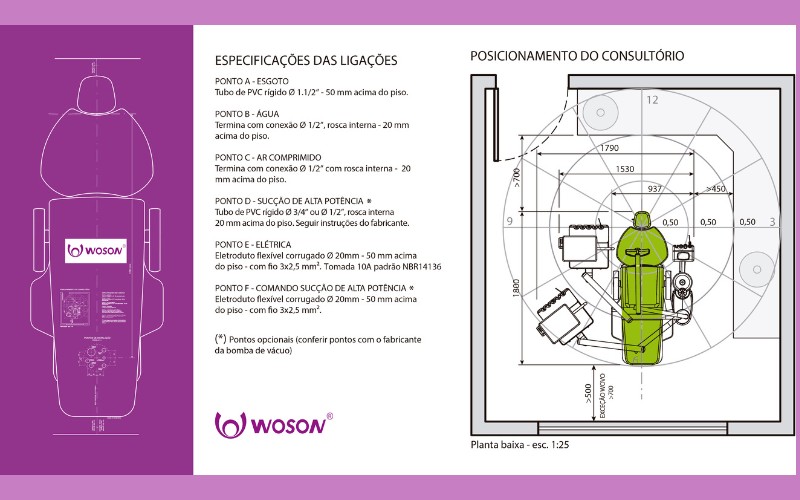

Rede de ar comprimido: os dois materiais recomendados pela ANVISA são tubo de cobre ou tubo de PPR. Do Compressor ao PTO, seguir com tubulação de acordo com a orientação do responsável pelo projeto de ar comprimido. A bitola da saída do ar, dentro da Caixa de Ligações do PTO, deve ser a recomendada pelo fabricante do Equipamento Odontológico. O critério de desenho e instalação de rede depende da quantidade de PTO's a alimentar e, exatamente por isso, deve-se seguir a orientação do engenheiro, arquiteto ou técnico responsável.

Filtro(s) e dreno(s): seguir a orientação do responsável. É importante o dreno estar em local de fácil acesso para facilitar a rotina de drenagem do pessoal que cuida da manutenção, em final de expediente, todos os dias. Quanto menos condensado dentro do tanque do Compressor, mais saúde e biossegurança para a rede de ar comprimido.

Ligações de bomba de vácuo

Elétrica: seguir as mesmas orientações acima para o Compressor.
Comando elétrico da Bomba: pode ser fiação de 3x1mm, que vai da Bomba até a Caixa de Ligações do PTO.

Tubo de sucção: tubo de ¾ de polegada, da Bomba até a Caixa de Ligações do PTO. Nos dois extremos, deixar conexão com rosca metálica interna de ¾ de polegada também, 5mm acima do piso. Atentar para as instruções do fabricante, contidas no Manual do Produto, pois pode haver marcas que orientem medidas diferentes destas.

Tubo de esgoto: vai da Bomba de Vácuo até a Caixa de Passagem ou Caixa Sifonada, que por sua vez descarta para a Rede Pública. Na Bomba, a tubulação inicia com conexão ¾ de polegada rosca metálica interna e amplia para 1 ou 1.5 polegada. Atentar para as instruções do fabricante contidas no Manual do Produto. Se obra for de maior porte, a equipe de engenheiro, arquiteto e mestre obras deve opinar.

Tubo de água: da Caixa d'Água até a Bomba de Vácuo, terminando com conexão de ¾ ou ½ polegada, dependendo de cada fabricante. Consultar instruções do fabricante. Nunca ligar diretamente da Rede Pública, pois se faltar água, a Bomba se danifica. Esta só funciona com água.

Artigo de Waldomiro Peixoto
Consu. 01.2023ltor técnico da Woson/
Revista APCD-RP. 01.2023.

Publicado em 03/02/2023.
